Кабель G652D 36B1.3 G652D на открытом воздухе оптического волокна GYTS 72B1.3 бронированный PE надземных/трубопровода
Подробная информация о продукте:
| Место происхождения: | ШЭНЬЧЖЭНЬ |
| Фирменное наименование: | KEXINT |
| Сертификация: | ISO-9001 |
| Номер модели: | GYTS-36B1.3 |
Оплата и доставка Условия:
| Количество мин заказа: | 10 KM |
|---|---|
| Цена: | 0.69$/Meter |
| Упаковывая детали: | 1.1*0.72*1.1m 2km, длина согласно с крен, деревянный барабанчик |
| Время доставки: | 8 |
| Условия оплаты: | T/T, L/C, L/C, D/A, D/P, T/T, западное соединение, MoneyGram |
| Поставка способности: | 300+KM+24H |
|
Подробная информация |
|||
| Панцырь: | Стальная лента | Отсчет волокна: | 72 |
|---|---|---|---|
| Пакет: | Деревянный барабанчик | Цвет оболочки: | Черное PE |
| Применение: | На открытом воздухе воздушное применение | Длина в крен: | 2km |
| Бренд волокна: | Corning/YOFC/FIBERHOME | Волокно: | G652D |
| Выделить: | armored кабель волокна,бронированный кабель волокна |
||
Характер продукции
PE накладных расходов и трубопровода кабеля G652D 36B1.3 G652D на открытом воздухе оптического волокна GYTS 72B1.3 бронированное
GYTS-72B1.3

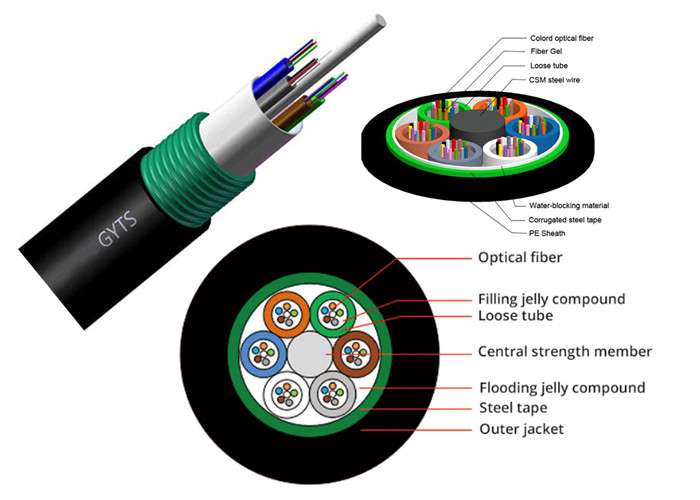

Дизайн кабеля
- SM-волокна 12 (максимальные) установили в каждой трубке.
- провод стальной как центральный член прочности.
- трубки буфера свободные SZ-сели на мель.
- Амортизированная трубка заполненная с заполняя смесью пока, который сели на мель ядр предусматриванное с материалом блока воды
- Рифленая стальная лента armored для нападения грызуна.
- Оболочка кабеля HDPE наружная.
- соответствующее как: Установка трубопровода.
1 стандарт ссылки
IEC 60793-1, 60793-2, 60794-1
ITU-T G650, G652
2 оптически и механические характеристики волокна
| MFD (1310nm) | 9.2mm±0.4mm |
| MFD (1550nm) | 10.4mm±0.8mm |
| Диаметр плакирования | 125mm±1.0mm |
| Диаметр волокна | ± 250 15 (покрашенных) mm |
| Ядр/ошибка концентричности плакирования | £0.6mm |
| Ошибка концентричности MFD | £0.8mm |
| Плакирования циркулярность не | £1.0% |
| Отрезка длина волны | £1260nm |
| Показатель ослабления | 1310nm: £0.35dB/km |
| 1550nm: £0.21dB/km | |
| представление Гнуть-потери стекловолокна | £0.05dB |
| Рассеивание режима поляризации | £0.1ps/Ökm |
| длина волны Нул-рассеивания | 1300 до 1324 nm |
| наклон Нул-рассеивания | £0.092ps/(nm2•km) |
3 механических требования и метода кабеля волокна
| Прочность на растяжение | 1500N, соответствуют IEC 60794-1-E1 пока напряжение волокна ≤0.33% |
| Толкотня | 1000N/100mm, соответствуют IEC 60794-1-E3 |
| Удар | соответствуйте IEC 60794-1-E4 |
| Повторенный гнуть | соответствуйте IEC 60794-1-E6 |
| Кручение | соответствуйте IEC 60794-1-E7 |
| Изгибать | соответствуйте IEC 60794-1-E8 |
| Зубчик | соответствуйте IEC 60794-1-E10 |
| Загиб кабеля | соответствуйте IEC 60794-1-E11 |
| Тест температуры задействуя | соответствуйте IEC 60794-1-F1 |
| Проникание воды | соответствуйте IEC 60794-1-F5B |
| Напряжение тока теста искры | Напряжение тока теста искры куртки кабеля наружной будет никакое более менее чем AC 8kV |
Кодирование по цвету 4 волокон и кодирование по цвету трубки
| Таблица расцветки | 1 | 2 | 3 | 4 | 5 | 6 |
| Синь | Апельсин | Зеленый цвет | Браун | Шифер | Белый | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Красный | Черный | Желтый цвет | Фиолет | Роза | Aqua |
Структура 5
Механическая спецификация 6
| Детали | Описания | ||
| Стекловолокно | Категория | G.652D | |
| Отсчеты | 72 | ||
| Стекловолокна в трубку | Отсчеты | Максимальные 12 | |
| Центральный член прочности | Материал | Стальной провод | |
| Диаметр (mm) | 1,55 | ||
| Валик PE (mm) | 1,55 | ||
| Свободная трубка | Материал | PBT | |
| Диаметр (mm) | 2,0 | ||
| Отсчеты | 6 | ||
| Присадочная проволка | Отсчеты | 0 | |
| Цвет | Природа | ||
| Панцырь | Материал | Рифленая стальная лента | |
| Наружная оболочка | Материал | HDPE | |
| Цвет | Черный | ||
| Толщина (mm) | Номинальные 1,7 | ||
| Диаметр кабеля (mm) ±0.5 | 12,7 | ||
| Вес кабеля (kg/km) ±10% | 131 | ||
| Прочность на растяжение | Недолгосрочный (n) | 1500 | |
| Долгосрочность (n) | 600 | ||
| Толкотня | Недолгосрочный (N/10cm) | 1000 | |
| Долгосрочность (N/10cm) | 300 | ||
| Применимый диапазон температур | Деятельность | - 40℃ | +70℃ | |
| Установка | - 20℃ | +60℃ | ||
| Хранение & доставка | - 40℃ | +70℃ | ||
| Радиус загиба | разгруженный | 10 раз наружного диаметра | |
| нагруженный | 20 раз наружного диаметра | ||
7 экологически
Продукт согласие с инструкцией ISO 14001 и ЕС RoHS6.
8 упаковка и логотип
9,1 паковать
9.1.1 каждая одиночная длина кабеля будет обветрена на деревянном составном барабанчике.
9.1.2 покрытый пластиковым листом буфера.
9.1.3 загерметизированный сильными деревянными половыми досками.
9.1.4 длина барабанчика
Длина барабанчика 9.1.4.1 стандартная 3000m;
Количество итога 9.1.4.2 по крайней мере приказанное количество.
9.1.4.3 или его можно поставить согласно требованиям к клиентов, но более долго чем 5000m.
9.2. Маркировка барабанчика
- Имя изготовителя;
- Изготовляя год и месяц;
- стрелка Крен-направления;
- Положение наружного конца кабеля показывая стрелку;
- Тип и размер кабеля;
- Номер барабанчика;
- Длина барабанчика;
- Большой/чистый вес;
- Плита предосторежения показывая правильный метод для нагружать, разгружающ и транспортировать кабель;
- Другая информация для потребителей как но. контракта, но. проекта, и назначение доставки. (если нужно), то
9,3 документы идентификации кабеля
- Сертификат квалифицированный продуктом;
- Отчет по испытанию.
- Точные данные по тома и веса.
Описание 9 обслуживаний
срок службы кабеля не меньше чем 25 лет.
период гарантии кабеля гарантировано для 24months после того как дата кабеля получена назначением. Если качество кабеля случилось, то обязанности доставки и приемистости на расходе изготовителя для всех ремонтов сделанных под гарантией.
Пакет и доставка:
1. Весь из нашего пакета кабеля оптического волокна с барабанчиком экспорта деревянным.
2. 2~3km/drum, на открытом воздухе размер кабеля оптического волокна деревянный 110cm*110cm*71cm, 0.85CBM,
3. Может быть нагрузка около 39 барабанчиков для 20GP.
Также примите изготовленный на заказ тросовый ролик от клиентов. добро пожаловать для того чтобы связаться мы!
