Кабель G652D 12 не металлического оптического волокна GYFTY бронированный 24 30 HDPE G657A2 PE 48 ядров
Подробная информация о продукте:
| Место происхождения: | ШЭНЬЧЖЭНЬ |
| Фирменное наименование: | KEXINT |
| Сертификация: | ISO-9001-2015 |
| Номер модели: | GYFTY- 30 B1.3 |
Оплата и доставка Условия:
| Количество мин заказа: | 10KM |
|---|---|
| Цена: | 0.59$/meter |
| Упаковывая детали: | 1.1*0.72*1.1m 2km~4km, длина согласно с крен, деревянный барабанчик |
| Время доставки: | 7 |
| Условия оплаты: | T/T, L/C, D/A, D/P, западное соединение, MoneyGram |
| Поставка способности: | 700 + KM + 7-суточный |
|
Подробная информация |
|||
| Применение: | На открытом воздухе воздушное применение | Тип волокна: | G652D/G657A1 |
|---|---|---|---|
| Длина в крен: | 2km до 4km | Бренд волокна: | Corning/YOFC/FIBERHOME |
| Цвет оболочки: | Черный | Отсчет волокна: | Ядр 30 |
| Пакет: | Деревянный барабанчик | Тип оптического кабеля: | Оптический кабель силы |
| Высокий свет: | armored кабель волокна,бронированный кабель волокна |
||
Характер продукции
Кабель G652D 12 неметаллического оптического волокна GYFTY бронированный 24 30 HDPE G657A2 PE 48 ядров

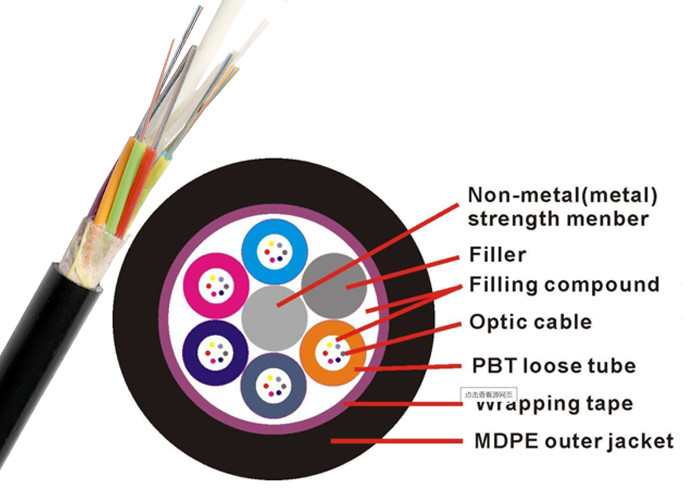

Центр оптического кабеля GYFTY стеклянное - пластмасса усиленная волокном (FRP). Свободная трубка (и заполняя веревочка) переплетены вокруг центра усиливая ядр для того чтобы сформировать компактную и круглую кабельную жилу. Зазор в кабельной жиле заполнен с водой преграждая заполнитель. Наружный слой кабельной жилы прессован с оболочкой полиэтилена внутренней для того чтобы сформировать кабель.
1 дизайн кабеля
- SM-волокна 48
- длина волны G652 d работая на 1260~1625nm.
- FRP как центральный член прочности.
- трубки буфера свободные SZ-сели на мель.
- Амортизированная трубка заполненная с заполняя смесью пока, который сели на мель ядр предусматриванное с материалом блока воды
- оболочка кабеля PE внутренняя
- Пряжи Aramid как периферийный член прочности
- Оболочка кабеля PE наружная (оболочка PE наружная приложена для применения в которое кабель установлен на место где пространственные потенциальные ≤12KV)
- соответствующее как: Воздушная установка (пядь: 400m)
Стандарт ссылки 2
IEC 60793-1, 60793-2, 60794-1
ITU-T G650, G652
3 оптически и механические характеристики волокна
| Отсчет волокна | 2|30 | 32|36 | 38|60 | 62|72 | 74|84 | |||
| Свободная трубка | OD (mm): | 1,8±0,1 | 1,8±0,1 | 2,0±0,1 | 2,0±0,1 | 2,0±0,1 | ||
| Материал: | PBT | |||||||
| Максимальный отсчет/трубка волокна | 6 | 6 | 12 | 12 | 12 | |||
| Блок ядра | 6 | 6 | 6 | 6 | 7 | |||
| FRP/Coating (mm) | 1,8 | 1,8 | 2,0 | 2,0 | 2.0/2.7 | |||
| Вода преграждая материал | вод-преграждать смесь | |||||||
| Оболочка | Толщина: | Не. 1.5mm | ||||||
| Материал: | PE | |||||||
| OD кабеля (mm) | 8.8±0.2 | 8.8±0.2 | 9.4±0.2 | 9.4±0.2 | 10.1±0.2 | |||
| Чистый вес (kg/km) | 64 | 63 | 65 | 69 | 79 | |||
| Отсчет волокна | 86|96 | 98|108 | 110|120 | 122|132 | 134|144 | |||
| Свободная трубка | OD (mm): | 2,0±0,1 | 2,0±0,1 | 2,0±0,1 | 2,0±0,1 | 2,0±0,1 | ||
| Материал: | PBT | |||||||
| Максимальный отсчет/трубка волокна | 12 | 12 | 12 | 12 | 12 | |||
| Блок ядра | 8 | 9 | 10 | 11 | 12 | |||
| FRP/Coating (mm) | 2.5/3.4 | 2.5/3.4 | 3.0/4.7 | 3.0/5.3 | 3.0/6.0 | |||
| Вода преграждая материал | вод-преграждать смесь | |||||||
| Оболочка | Толщина: | Не. 1.5mm | ||||||
| Материал: | PE | |||||||
| OD кабеля (mm) | 10.8±0.2 | 11.4±0.2 | 12.1±0.2 | 12.7±0.2 | 13.4±0.2 | |||
| Чистый вес (kg/km) | 92 | 102 | 116 | 127 | 141 | |||
4 механических требования и метода кабеля волокна
| Прочность на растяжение | 10935N, соответствуют IEC 794-1-E1, пока волокно Strain≤0.33% |
| Толкотня | 2200N/100mm, соответствуют IEC 794-1-E3 |
| Удар | соответствуйте IEC 794-1-E4 |
| Повторенный гнуть | соответствуйте IEC 794-1-E6 |
| Кручение | соответствуйте IEC 794-1-E7 |
| Изгибать | соответствуйте IEC 794-1-E8 |
| Зубчик | соответствуйте IEC 794-1-E10 |
| Загиб кабеля | соответствуйте IEC 794-1-E11 |
| Вибрация | соответствуйте IEC 794-1 |
| Проникание воды | соответствуйте IEC 794-1-F5B |
| Диэлектрическая прочность наружной куртки | соответствуйте ITU-T Rec.K25 |
| Напряжение тока теста искры | Напряжение тока теста искры куртки кабеля наружной будет никакое более менее чем AC 8kV |
| Ссадина | соответствуйте IEC 794-1-E2 |
| Тест температуры задействуя | соответствуйте IEC 794-1-F1 |
Кодирование по цвету 5 волокон
Кодирование по цвету 6 трубок
| Трубка никакая | 1 | 2 | 3 | 4 | Заполнитель |
| цвет | Синь | Апельсин | Зеленый цвет | Браун | Естественный |
Механическая спецификация 7
Волокно одиночного режима
| LTEMS | БЛОКИ | СПЕЦИФИКАЦИЯ | ||
| Тип волокна | G652D | G657A | ||
| Амортизация | dB/km |
1310nm ≤ 0,36 1550nm ≤ 0,22 |
||
| Хроматичное рассеивание | ps/nm.km |
1310nm≤ 3,5 1550nm≤ 18 1625nm≤ 22 |
||
| Нул наклонов рассеивания | ps/nm2.km | ≤ 0,092 | ||
| Нул длин волны рассеивания | nm | 1300 | 1324 | ||
| Длина волны выключения (lcc) | nm | ≤ 1260 | ||
|
Амортизация против гнуть (60mm x100turns) |
dB |
(радиус 30mm, 100ring ) ≤ 0,1 @ 1625nm |
(радиус 10mm, 1ring) ≤ 1,5 @ 1625nm | |
| Диаметр поля режима | mm | 9,2 ± 0,4 на 1310nm | 9,2 ± 0,4 на 1310nm | |
| Ядр-одетая концентричность | mm | ≤ 0,5 | ≤ 0,5 | |
| Диаметр плакирования | mm | 125±1 | 125±1 | |
| Не-циркулярность плакирования | % | ≤ 0,8 | ≤ 0,8 | |
| Покрывая диаметр | mm | 245±5 | 245±5 | |
| Контрольное испытание | Gpa | ≥ 0,69 | ≥ 0,69 | |
Multi волокно режима
| LTEMS | БЛОКИ | СПЕЦИФИКАЦИЯ | |||||||
| 62.5/125 | 50/125 | OM3-150 | OM3-300 | OM4-550 | |||||
| Диаметр ядра волокна | μm | 62.5±2.5 | 50.0±2.5 | 50.0±2.5 | |||||
| Не-циркулярность ядра волокна | % | ≤6.0 | ≤6.0 | ≤6.0 | |||||
| Диаметр плакирования | μm | 125.0±1.0 | 125.0±1.0 | 125.0±1.0 | |||||
| Не-циркулярность плакирования | % | ≤2.0 | ≤2.0 | ≤2.0 | |||||
| Покрывая диаметр | μm | 245±10 | 245±10 | 245±10 | |||||
| Концентричность C0at-Clad | μm | ≤12.0 | ≤12.0 | ≤12.0 | |||||
| Покрывая Не-циркулярность | % | ≤8.0 | ≤8.0 | ≤8.0 | |||||
| Ядр-одетая концентричность | μm | ≤1.5 | ≤1.5 | ≤1.5 | |||||
| Амортизация | 850nm | dB/km | 3,0 | 3,0 | 3,0 | ||||
| 1300nm | dB/km | 1,5 | 1,5 | 1,5 | |||||
| OFL | 850nm | MHz ﹒ km | ≥160 | ≥200 | ≥700 | ≥1500 | ≥3500 | ||
| 1300nm | MHz ﹒ km | ≥300 | ≥400 | ≥500 | ≥500 | ≥500 | |||
| Апертура самой большой теории численная | / | 0.275±0.015 | 0.200±0.015 | 0.200±0.015 | |||||
Механический и экологические показатели кабеля
| НЕТ. | ДЕТАЛИ | МЕТОД ТЕСТА | КРИТЕРЯ ПО ПРИНЯТИЯ |
| 1 |
Растяжимый нагружая тест
|
#Test метод: IEC 60794-1-E1 -. Длинн-растяжимая нагрузка: 600N -. Коротк-растяжимая нагрузка: 1,5 раз вес кабеля -. Длина кабеля: ≥50m |
-. Амортизация increment@1550nm: ≤0.1dB -. Отсутствие трескать куртки и обрыва волокна |
| 2 | Тест сопротивления толкотни |
#Test метод: IEC 60794-1-E3 -. Длинная нагрузка: 300 N/100mm -. Короткая нагрузка: 1000 N/100mm Время загрузки: минуты 1 |
-. Амортизация increment@1550nm: ≤0.1dB -. Отсутствие трескать куртки и обрыва волокна |
| 3 | Тест сопротивления удара |
#Test метод: IEC 60794-1-E4 -. Высота удара: 1m -. Удар весит: 450g -. Пункт воздействия: ≥5 -. Частота удара: ≥3/point |
-. Амортизация increment@1550nm: ≤0.1dB -. Отсутствие трескать куртки и обрыва волокна |
| 4 | Повторенный гнуть |
#Test метод: IEC 60794-1-E6 -. Диаметр дорна: 20D (d = диаметр кабеля) -. Вес вопроса: 15kg -. Изгибная частота: 30 раз -. Скорость изгибания: 2s/time |
-. Амортизация increment@1550nm: ≤0.1dB -. Отсутствие трескать куртки и обрыва волокна |
| 5 | Тест кручения |
#Test метод: IEC 60794-1-E7 -. Длина: 1m -. Вес вопроса: 25kg -. Угол: степень ±180 -. Частота: ≥10/point |
-. Амортизация increment@1550nm: ≤0.1dB -. Отсутствие трескать куртки и обрыва волокна |
| 6 | Тест проникания воды |
#Test метод: IEC 60794-1-F5B -. Высота гидростатического напора: 1m -. Длина образца: 3m -. Время теста: 24 часа |
-. Отсутствие утечки через открытый конец кабеля |
| 7 | Тест температуры задействуя |
#Test метод: IEC 60794-1-F1 -. Шаги температуры: +20℃, - 40℃, +70℃, +20℃ -. Испытывая время: 24 часа/шаг -. Индекс цикла: 2 |
-. Амортизация increment@1550nm: ≤0.1dB -. Отсутствие трескать куртки и обрыва волокна |
| 8 |
Представление падения
|
#Test метод: IEC 60794-1-E14 -. Испытывая длина: 30cm -. Диапазон температур: 70±2℃ -. Испытывая время: 24 часа |
-. Никакая заполняя смесь не отпадает |
| 9 | Температура |
Работать: - 40℃~+60℃ Магазин/переход: - 50℃~+70℃ Установка -20℃~+60℃ |
|
9 экологически
Продукт согласие с инструкцией ЕС ROHS
10 упаковка и логотип
10,1 пакуя
10.1.1 каждая одиночная длина кабеля будет обветрена на барабанчике утюга стойк-деревянном составном.
10.1.2 покрытый пластиковым листом буфера.
10.1.3 загерметизированный сильными деревянными половыми досками.
10.1.4 длина барабанчика
Длина барабанчика 10.1.4.1 стандартная 4000m;
Количество итога 10.1.4.2 по крайней мере приказанное количество.
10.1.4.3 или его можно поставить согласно требованиям к клиентов, но более долго чем 5000m.
10.2. Маркировка барабанчика
- Имя изготовителя;
- Изготовляя год и месяц;
- стрелка Крен-направления;
- Положение наружного конца кабеля показывая стрелку;
- Тип и размер кабеля;
- Номер барабанчика;
- Длина барабанчика;
- Большой/чистый вес;
- Плита предосторежения показывая правильный метод для нагружать, разгружающ и транспортировать кабель;
- Другая информация для потребителей как но. контракта, но. проекта, и назначение доставки. (если нужно), то
10,3 документы идентификации кабеля
- Сертификат квалифицированный продуктом;
Отчет по испытанию.
Пакет и доставка:
1. Весь из нашего пакета кабеля оптического волокна с барабанчиком экспорта деревянным.
2. 2~3km/drum, на открытом воздухе размер кабеля оптического волокна деревянный 110cm*110cm*71cm, 0.85CBM,
3. Может быть нагрузка около 39 барабанчиков для 20GP.
Также примите изготовленный на заказ тросовый ролик от клиентов. добро пожаловать для того чтобы связаться мы!
вопросы и ответы:
1. Вы реальная фабрика
Да, мы реальная фабрика с историей 11 лет.
2. Что ваш бренд волокна?
Бренды волокна включая: NECERO, Corning, Fiberhome
3. Что ваши главные продукты
На открытом воздухе кабели оптического волокна; крытые кабели оптического волокна; Кабели падения FTTH; ADSS; Коробка распределения оптического волокна
Крытый armored кабель волокна гибких проводов; Оптически гибкие провода SC/LC/FC/ST; Гибкий провод MTP/MPO оптически.
4. Гарантийный период качества продукции?
гарантия 25 лет для кабеля оптического волокна
5. Вы имеете сертификат для сырья?
Мы строим долгосрочное сотрудничество отношения с квалифицированным ISO9001, поставщиками сырья ROHS.
6. Что ваш срок поставки?
В течение 24 часов для видов 30KM нормальных кабеля оптического волокна;
1 ~2 дня для гибких проводов оптического волокна с 10000 соединителями.
7.MOQ: что ваше минимальное количество?
MOQ для кабелей оптического волокна: 1KM
Никакие MOQ необходимо для гибких проводов оптического волокна, по мере того как запас для нормальных видов.
8.Do вы имеете раздатчика в другой стране или отечественный?
До настоящего времени, мы продаем наши продукты к клиентам сразу. И цена по прейскуранту завода-изготовителя смогла быть предложена.
9.Payment:
Для крупных заказов: T/T, L/C
Для небольших заказов: T/T, западное соединение и PayPal приемлемы.
10.Shipping & доставка:
Для крупных заказов: морским путем (LCL или FCL)
Для небольших заказов: морским путем (LCL), самолетом или курьерскими сервисами, сколько угодно чего опционный.
